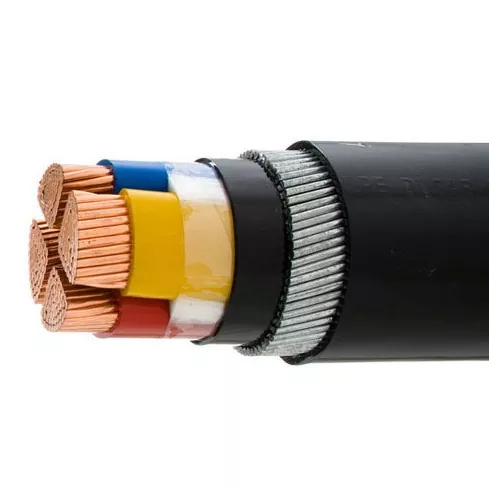

Це питання виникає майже на кожній зустрічі щодо специфікації кабелю. Коротка відповідь: єдиного глобального визначення не існує. Різні органи зі стандартизації проводять межу в різних місцях, і ця неоднозначність може викликати справжні головні болі під час виконання проекту.

Три стандарти, три різні відповіді

Практичний консенсус: нижче 2000 В — це низька напруга, вище 35 кВ — висока напруга, а все між ними — середня напруга. Сіра зона знаходиться між 1 кВ і 2 кВ, де класифікація повністю залежить від того, який стандарт регулює ваш проект.

Справжня відповідь: це залежить від того, де знаходиться ваш проект

Для інженерів і команд із закупівель академічні дебати важливіші, ніж знати, який стандарт застосовується до вашої конкретної установки.

Проекти США (IEEE/NEC framework): Кабель середньої напругипочинається з 2000 В. Найпоширеніші кабелі з напругою 5 кВ, 8 кВ, 15 кВ, 25 кВ і 35 кВ. Для атомних електростанцій майте на увазі, що IEEE 1186-2025 тепер розширює межу середньої напруги до 46 кВ.

Міжнародні проекти (структура IEC): середня напруга зазвичай починається з 1 кВ. Стандартні параметри включають 3,3 кВ, 6,6 кВ, 11 кВ, 22 кВ і 33 кВ. Наприклад, австралійський стандарт AS/NZS 1429.1 охоплює кабелі напругою від 1,9/3,3 кВ до 19/33 кВ.

Проекти сонячної та відновлюваної енергетики: напруга в системі зазвичай коливається від 1 до 35 кВ. Два найпоширеніші рівні: 15 кВ (відповідає 12,47 кВ або 13,8 кВ підключення до мережі) і 35 кВ (відповідає 34,5 кВ).

Три важливі параметри, які ви повинні перевірити

Номінальна напруга кабелю зазвичай позначається як Uo/U, наприклад 6,35/11 кВ. Ось значення кожного числа:

Не просто дивіться на «клас напруги» кабелю і припускайте, що він підходить. Підберіть Uo до міжфазної напруги вашої системи, а U – до міжфазної напруги вашої системи. Помилка є однією з найпоширеніших причин передчасного виходу кабелю з ладу.

Екранований проти неекранованого: коли це обов’язково?

Ще одне питання, яке слідує близько: при якій напрузі мені потрібен екранований кабель?

Для будь-якого кабелю, що працює понад 5 кВ, екранування не є обов’язковим. Металевий екран вирівнює напругу електричного поля, пропускає струм пошкодження та захищає від електромагнітних перешкод. IEEE 1816-2024 присвячує цілий стандарт належному завершенню та зрощенню екранованих кабелів від 2,5 кВ до 46 кВ, наголошуючи на тому, що якість виготовлення кінцевих з’єднань часто важливіша, ніж сам кабель.

Посібник із швидкого прийняття рішень

Підсумок

Кабель середньої напругипочинається десь між 1кВ і 2,5кВ, залежно від того, якого стандарту дотримується ваш проект. Для проектів у США практична відповідь – 2000 В. Для проектів, керованих IEC, це 1 кВ.

Важливіше, ніж порогове значення, це: зрозуміти фактичні значення Uo/U вашої системи, підтвердити вимоги до екранування та приділяти стільки ж уваги кінцевій частині, скільки специфікації кабелю. Найдорожчий кабель у світі вийде з ладу передчасно, якщо з’єднання буде зроблено неякісно.
