Чому варто вибрати вакуумний автоматичний вимикач?

Резюме: Вакуумні автоматичні вимикачі (VCB)є критично важливим компонентом у сучасних електричних системах, забезпечуючи надійне переривання електричних струмів у системах середньої та високої напруги. У цій статті розглядається їх принцип роботи, переваги, типи, застосування, технічне обслуговування та поширені запитання, а також пропонуються практичні вказівки для інженерів-електриків та керівників об’єктів.

Зміст

• Вступ до вакуумних вимикачів
• Принцип роботи
• Переваги
• Типи вакуумних вимикачів
• Додатки
• Поради щодо обслуговування
• Часті запитання
• Висновок

Вступ до вакуумних вимикачів

Вакуумний вимикач призначений для гасіння електричної дуги у вакуумному середовищі. На відміну від традиційних повітряних або масляних вимикачів, вакуумний забезпечує чудову діелектричну міцність і швидке гасіння дуги. Вакуумний переривач, основний компонент, дозволяє переривати струм у герметичній камері, запобігаючи окисленню та мінімізуючи вимоги до обслуговування.

Принцип роботи

Основний механізм вакуумного вимикача передбачає роз'єднання електричних контактів усередині вакууму. При роз’єднанні контактів між ними утворюється дуга. Вакуум швидко відновлює діелектричну міцність, майже миттєво гасаючи дугу. Це забезпечує мінімальні втрати енергії, зменшує знос компонентів і покращує загальну довговічність розподільного пристрою.

• Контактна операція:Рухомі контакти розмикаються та замикаються, щоб розірвати ланцюг.
• Формування дуги:Виникає при розриві контактів під навантаженням.
• Згасання дуги:Вакуум поглинає енергію дуги і швидко припиняє струм.
• Діелектричне відновлення:Високий вакуум забезпечує швидке відновлення діелектрика, запобігаючи коротким замиканням.

Переваги

Типи вакуумних вимикачів

• Внутрішній VCB:Використовується в закритих розподільних пристроях, забезпечуючи захист у контрольованому середовищі.

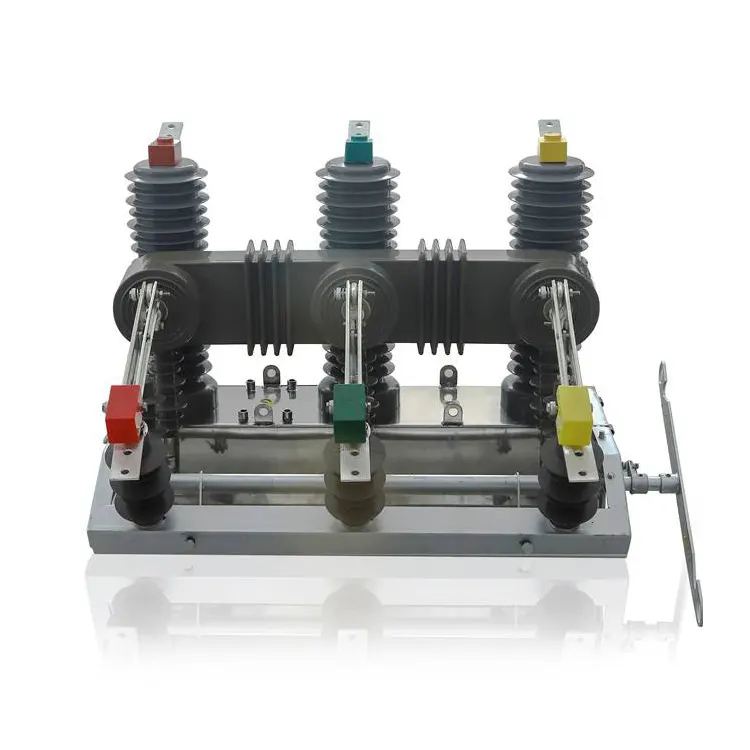

• Відкритий VCB:Призначений для відкритих підстанцій, стійкий до атмосферних впливів і забруднень.
• Фіксований VCB:Стаціонарно встановлюється в певну панель розподільного пристрою.
• Знімний VCB:Можна легко зняти для обслуговування або заміни, не зачіпаючи інше обладнання.

Додатки

Вакуумні вимикачі широко застосовуються в електричних мережах середньої та високої напруги. Їх застосування включає:

• Промислові системи розподілу електроенергії
• Підстанції та захист трансформаторів
• Установки відновлюваної енергії, такі як сонячні та вітряні електростанції
• Комерційні будівлі, які потребують компактних і надійних розподільних пристроях
• Системи електрифікації залізниць і транспорту

Поради щодо обслуговування

Належне обслуговування забезпечує оптимальну роботу вакуумних вимикачів:

• Регулярна перевірка зносу та центрування контактів
• Перевірка робочих механізмів на плавність ходу
• Періодично перевіряйте ізоляцію та цілісність вакууму
• Очищення корпусів від пилу та сміття
• Заміна компонентів згідно з графіком виробника

Часті запитання

Q1: Як довго працює вакуумний вимикач?
A1: При належному обслуговуванні вакуумний вимикач може прослужити 15–20 років, залежно від умов експлуатації та циклів навантаження.

Q2: Чи можна використовувати вакуумні вимикачі на відкритому повітрі?
A2: Так, зовнішні VCB спеціально розроблені, щоб витримувати погоду, забруднення та коливання температури, зберігаючи при цьому надійну роботу.

Q3: Чим вакуумний вимикач відрізняється від елегазового вимикача?
A3: На відміну від елегазових вимикачів, які використовують газ для гасіння дуги, VCB покладаються на вакуум. Це усуває ризик витоку парникових газів і зменшує потреби в обслуговуванні.

Q4: Які типові проблеми з вакуумними вимикачами?
A4: Найпоширеніші проблеми включають ерозію контактів, механічний знос робочих механізмів і погіршення ізоляції. Своєчасна перевірка запобігає поломкам.

Висновок

Вакуумні автоматичні вимикачі є безпечним, надійним і ефективним рішенням для сучасних систем розподілу електроенергії.ДАЯ електриканадає широкий асортимент внутрішніх і зовнішніх VCB, розроблених відповідно до галузевих стандартів і вимог клієнтів. Для запитів або індивідуальних рекомендацій,зв'яжіться з намисьогодні, щоб забезпечити оптимальний захист вашої електричної мережі.
