Як працює вимикач вакууму?

ЗВакуумний вимикачє незамінним розподільним пристроєм у системній системі. В основному він складається з трьох частин: рамка, камера гасіння дуги (тобто вакуумна бульбашка) та механізму експлуатації. Серед них провідний ланцюг - це основна частина вимикача, яка обережно складається з вхідних та вихідних стружових стрижнів, ізоляційних опор, провідних затискачів, м'яких з'єднань та вакуумних дуг -камер.

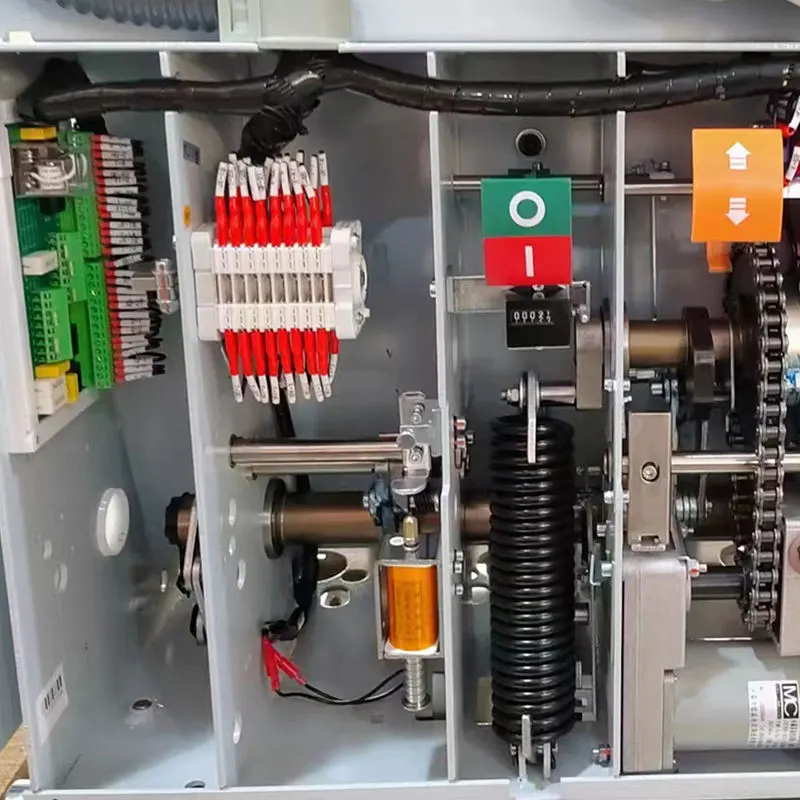

Механізм експлуатації відповідає за виконання операцій закриття та відкриття вимикача, включаючи закриття пружин, системи зберігання енергії, перевищення струму, котушки відкриття та закриття та інші компоненти. Під час роботи механізм досягає точного контролю струму за допомогою зберігання електричної енергії, електричного відкриття та закриття та ручних функцій.

Коли струм досягне заздалегідь визначеного значення,Вакуумний вимикачБуде використовувати поточні характеристики нульового перехрестя у високому вакуумному середовищі для гасіння дуги через швидку дифузію плазми, ефективно відрізаючи струм. У середині він включає кілька кроків, таких як зберігання енергії та закриття. Через низку точних механічних дій забезпечуються стабільність та надійність вимикача.

Операція відкриття полягає в тому, що коли вимикач знаходиться у закритому стані, надходить сигнал відкриття, а відкриваючий електромагніт почне працювати, внаслідок чого залізне ядро залучається. Ця дія призведе до того, що верхній стрижень у вступному випуску рухається вгору, що, в свою чергу, призводить до обертання валу поїздки. Серія ланцюгових реакцій буде керувати верхнім стрижнем вгору і натиснути зігнуту плиту, внаслідок чого він керував половиною валу, щоб почати обертатися проти годинникової стрілки. Оскільки половина валу та рокерна рука будуть розблоковані, пружина відкриття негайно набуде чинності, натиснувшивимикачвиконати відкриття дії.
